施工例-東京都町田市
建物概要
クリックで拡大図
クリックで拡大図
住所 ：東京都町田市
構造 ：在来工法 木造2階建て
築年 ：昭和51年
仕様 ：外壁-ラスモルタル・屋根-スレート瓦
規模 ：1階-65.21㎡・2階-29.81㎡（延べ床面積95.02㎡）
耐震診断
« 現状 » *** ０.７３ 倒壊する可能性がある ***
| 保有耐力（kN） | 必要耐力（kN） | 評点 | 判定 | ||
|---|---|---|---|---|---|
| 2階X方向 | 18.29 | 12.01 | 1.52 | 倒壊しない |  |
| 2階Y方向 | 17.83 | 12.01 | 1.48 | 一応倒壊しない | |
| 1階X方向 | 27.11 | 37.09 | 0.73 | 倒壊する可能性がある | |
| 1階Y方向 | 27.13 | 37.09 | 0.73 | 倒壊する可能性がある | |
« 耐震改修後 » *** １.０７ 一応倒壊しない ***
| 保有耐力（kN） | 必要耐力（kN） | 評点 | 判定 | ||
|---|---|---|---|---|---|
| 2階X方向 | 21.51 | 12.01 | 1.79 | 一応倒壊しない | |
| 2階Y方向 | 19.68 | 12.01 | 1.63 | 一応倒壊しない | |
| 1階X方向 | 40.18 | 37.09 | 1.08 | 一応倒壊しない | |
| 1階Y方向 | 39.90 | 37.09 | 1.07 | 一応倒壊しない | |
工事概要
(1)耐震工事
① 耐力壁補強（筋交い） 1箇所
② 耐力壁補強（ダイライト耐震かべ） 2箇所
③ 耐力壁補強（GDブレース） 2箇所
④ 補強金物 （GDアンカー） 6箇所
⑤ 基礎補強 （GDベース） 2箇所
»»工事費 190万円（税込）
工期
6日間
施工写真
＜基礎補強＞
| 施工前 ⇒ | 基礎打ち増し補強 ⇒ | 施工後 ⇒ |
|---|---|---|
 |
 |
 |
| 施工前 ⇒ | GDベース ⇒ | 施工後 ⇒ |
 |
 |
 |
＜耐力壁補強＞

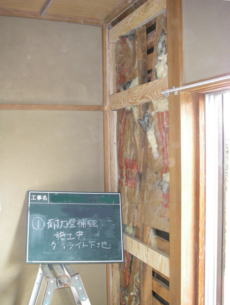

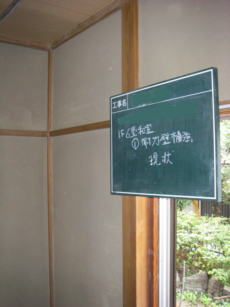

| 施工前 ⇒ | 解体 ⇒ | ダイライト耐震かべ |
|---|---|---|
 |
 |
|

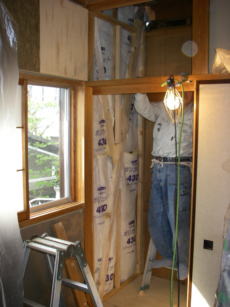

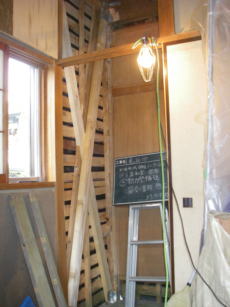

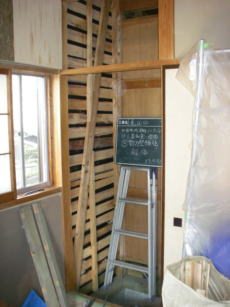

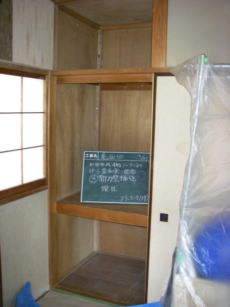

| 施工前 ⇒ | 解体 ⇒ | 筋交い補強 ⇒ |
 |
 |
 |

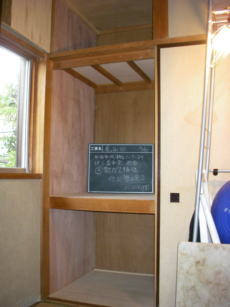

| 復旧 ⇒ | 完成 | |
 |
 |
| 施工前 ⇒ | 耐力壁補強 ⇒ | （GDブレース） 施工後 |
|---|---|---|
 |
 |
|
＜補強金物＞
| (GDアンカー)施工前 | ⇒ 施工後 | (GDアンカー)施工前 | ⇒施工後 |
|---|---|---|---|
 |
 |
 |
 |
